4K&8K拼接处理器
高清数字图像拼接处理器（简称：拼接处理器）是一台纯硬件架构、无操作系统的高性能视频图像处理工作站，能够将多个动态画面显示在多个屏幕上面，实现多窗口拼接的功能。专为高质量显示多个画面的场合设计，尤其是适合对不同类型的屏幕和分辨率的灵活控制。适用于教育科研、政府公告、信息出版、行政管理、军事指挥、展览展示、安防监控、家电销售等行业。 拼接处理器可配置多种不同的可选规模，其中输出最大规模能支持 156 块大屏幕的拼接显示， 同时支持多组分组大屏不同分辨率显示，每组的分辨率均可以根据实际需求自定义设置。 拼接处理器支持多种信号源输入模式，包括复合视频（DVD 或摄像头信号）、电脑信号（VGA 或 DVI 信号）、高清数字 HDMI 信号、SDI 信号等。对计算机视频信号，能兼容支持各种常见分辨率。可输出 DVI 信号或 HDBaset 数字信号，支持 RGB（模拟）/DVI（数字）同时输出；备注：该系列输入卡最高支持8K信号源，输出最高支持4K60HZ,支持LED自定义分辨率输出。
产品简介
|
AD-TP4K13U-156*156G。可将156路信号任意全换到1-156路任意输出通道。 |
应用领域：广播电视工程、多媒体会议厅、大屏幕显示工程、各种军用和民用指挥控制中心等领域。 |
产品特性
|
纯硬件设计，采用高速FPGA处理芯片，每路信号实时处理，图像处理性能优异，不含任何操作系统，避免了死机，蓝屏，病毒等常见问题的困扰 |
大屏分组、名称自定义、信号源名称显示，一台拼接控制器可以划分多组大屏拼接显示系统 |
|

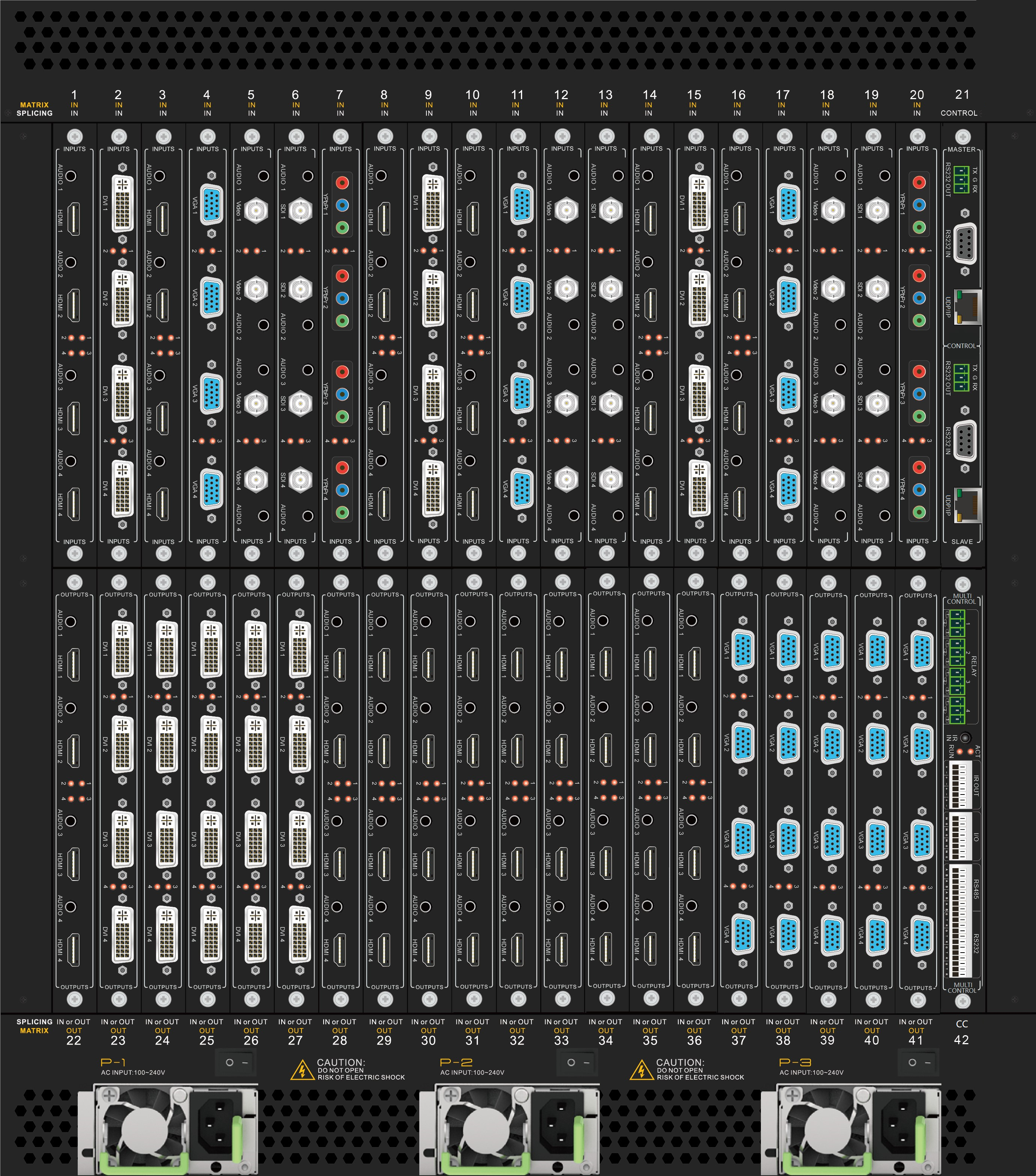

模块化设计，所有板卡全采用插卡式设计提供了多种不同种类的板卡以及不同规模的机箱， 用户可以根据需求进行任意配置，节约成本，同时N+1冗余电源（选配）设计进一步提高了设备的稳定性 |
支持多用户同时登陆，设备使用权限管理：管理员可自定义用户帐号和级别，多种用户权限、高级用户、管理员用户，普通用户等 |
|
支持倍频倍线处理，可将不同分辨率的各路信号统一处理输出相同分辨率的信号 |
ESD防静电保护，内部大冗余电源，双滚珠风扇散热器设计，确保设备7×24小时连续工作 |
|
支持DVI、VGA、CVBS、HDMI、YPbPr、双绞线输入信号接口 |
面板(触摸)、红外遥控、RS-232、RS-485（选配）、NET网络控制（选配）能与第三方控制设备实现远程控制和智能控制 |
|
支持输入信号自检测，可通过对应的信号指示灯快速判断设备运行状态是否正常 |
输出端口映射技术，设备与显示单元连接线缆无需一一对应，任意连接； |
|
多路信号实时并行处理，可叠加、漫游，任意缩放 |
支持场景的保存与读取、场景自动轮询 |
|
单个物理拼接单元可开32个相同信号或不同信号的窗口 |
平均无故障时间MTBF>30,000小时，支持7*24小时的连续运行； |
|
分辨率实时全兼容技术，支持各自通道不同分辨率输出，同时可以支持多组不同分辨率的大屏幕 |
平均无故障时间MTBF>30,000小时，支持7*24小时的连续运行 |
产品参数
|
数字通道 |
输入、输出接口 |
AV/CVBS/DVI/HDMI/SDI/RJ45 |
|
输入通道 |
156路 |
|
|
输出通道 |
156路 |
|
|
带宽 |
数据速率 ≥26Gbp/通道 |
|
|
输入电平 |
T.M.D.S. 2.9V(MIN)/3.3V(MAX) |
|
|
信号强度 |
T.M.D.S. 800mVp_p |
|
|
输入I/O阻抗 |
100Ω(Difference) |
|
|
位时钟抖动 |
<0.15 UI |
|
|
最大传输延时 |
4nS(±1nS) |
|
|
最大分辨率 |
HDPC: 1920x1200@60Hz 32bit HDTV：1920x1080@60Hz 36bit |
|
|
音频格式 |
DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD |
|
|
位上升时间 |
<0.3Tbit (20%--80%) |
|
|
位下降时间 |
<0.3Tbit (20%--80%) |
|
|
控制方式 |
面板按键控制、全彩触摸屏(选配)控制 |
|
|
RS232、RS485（选配）、RS422（选配）控制 |
||
|
红外遥控器（选配）控制 |
||
|
Matrix软件控制 |
||
|
产品规格 |
航空螺旋式电源接口：支持DC12V电源输入 |
|
|
功率：80-600W |
||
|
外形尺寸： 2.5U,4U,6.5U,13U（该系列机箱规格） |
||
|
重量：5-55(kg)涵盖各系列 |
||
|
平均故障间隔时间：50000小时 |
||
