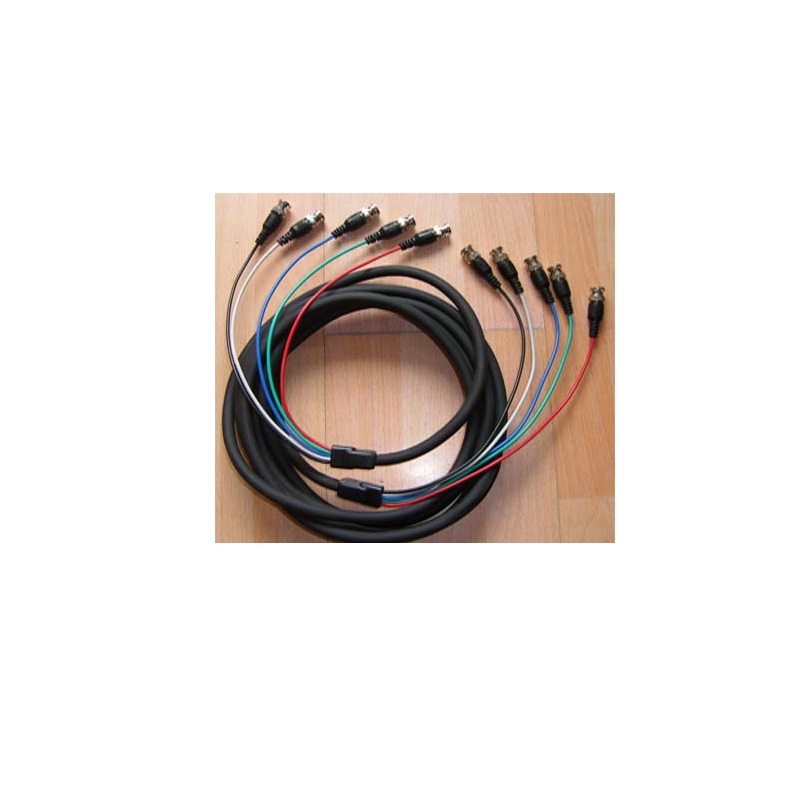

RGBHV线缆
RGBHV线缆常用规格有以下几种： RGBHV75-1.5；RGBHV75-2；RGBHV75-3；RGBHV75-5；这些规格线缆多数用于45之内的VGA/RGB信号的传输使用，能够确保VGA信号的优质传输。（配合长线放大器可以传输200米）RG59规格是美国标准的类型，相当于中国标准线缆：介于RGBHV75-3-N- RGBHV75-5之间的规格。
常规使用规格如下：
RGBHV75-1.5: 此规格线缆多数用于10米之内传输和制作VGA-RGB以及VGA-VGA、VGA-RGBHV的转接线。
RGBHV75-2：此规格线缆多数用于15米之内的VGA/RGB信号的传输使用，能够确保VGA信号的优质传输。（配合长线放大器可以传输100米）
RGBHV75-3：此规格线缆多数用于30米之内的VGA/RGB信号的传输使用，能够确保VGA信号的优质传输。（配合长线放大器可以传输150米）
RGBHV75-5：此规格线缆多数用于45之内的VGA/RGB信号的传输使用，能够确保VGA信号的优质传输。（配合长线放大器可以传输200米）
RG59规格是美国标准的类型，相当于中国标准线缆：介于RGBHV75-3-N- RGBHV75-5之间的规格。
RGBHV-2测试报告
|
试样型号和规格 |
RGBHV-2 |
样品来源 |
仓库 |
数量 |
5KM |
|
|
产品标准 |
Q/ILGB1-1999 |
生产日期 |
2009.3.30 |
检验日期 |
2009.3.30 |
|
|
类 别 |
检验项目 |
标准要求 |
检验结果 |
|||
|

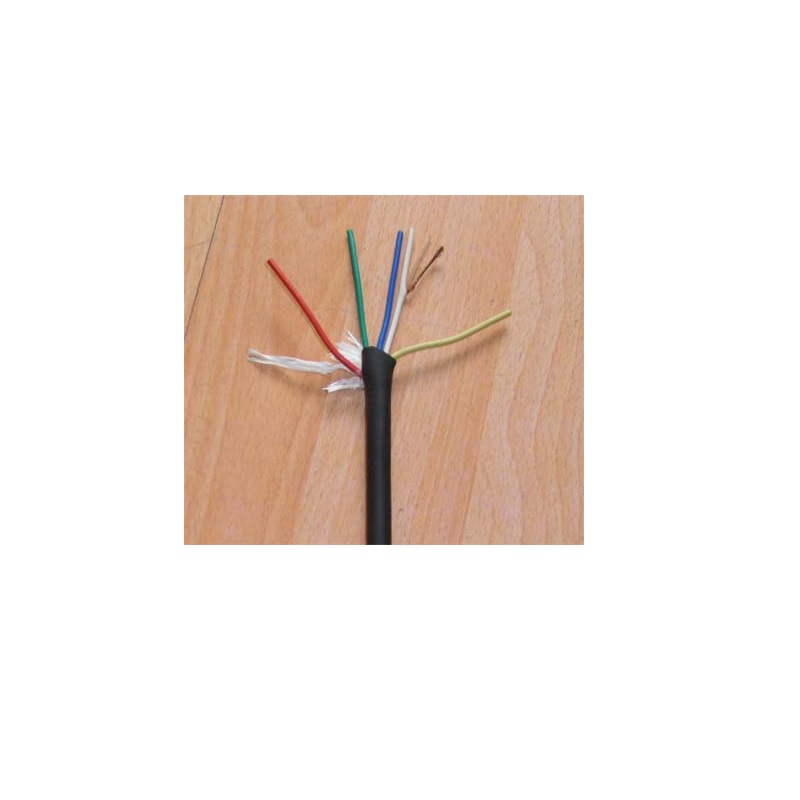

产品结构 |
电缆芯线×截面（m㎡） |
5×0.12 |
5×0.12 |
|||
|
绝缘平均厚度（mm） |
0.5 |
0.52 |
||||
|
绝缘最薄厚度（mm） |
0.35 |
0.5 |
||||
|
外导体屏蔽密度（mm） |
≥80% |
92% |
||||
|
护套平均厚度（mm） |
1.0 |
1.05 |
||||
|
护套最薄厚度（mm） |
0.8 |
0.9 |
||||
|
导体单丝根数/直径（mm） |
7/0.15 |
7/0.15 |
||||
|
外形尺寸（mm） |
10.0±0.2 |
10.1 |
||||
|
电性能 |
衰减常数200MHZ 衰减常数30MHZ |
最大0.579db/m 最大0.22db/m |
0.51 0.14 |
|||
|
成品电缆电压试验（2.0KV/5min） |
不击穿 |
通过 |
||||
|
绝缘线芯电压试验（1.5KV/5min） |
不击穿 |
通过 |
||||
|
绝缘电阻（70℃） |
最小5000Ω.KM |
800000 |
||||
|
标 志 |
标志内容检查 标志清晰度检查 标志耐擦性检查 |
所有标志应字迹清楚油墨印字应耐擦 |
清楚、耐擦 |
|||
|
检验结论 |
符合Q/ILGB1-1999标准要求 本批产品合格 |
|||||
