无缝混合矩阵切换器 AD-HD1624*24混合矩阵

AD-HD1624*24 HDMI数字矩阵切换器,是专门对各类高清数字图像及音频信号(以下简称HDMI信号)进行交叉切换和分配的高性能数字开关设备,多格式混插无缝切换矩阵是一款高性能的高清视频信号交换设备,采用后插板式结构,图像高保真输出。支持无缝快速切换功能,支持音频加解嵌,以及音视频信号同步切换,该设备具有断电现场保护功能保存设备关机前的工作状态,确保设备7×24小时长时间连续稳定工作。 本系列产品广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程,电视教学、指挥控制中心等领域

产品简介



AD-HD1624x24数字 矩阵切换器。可将24路HDMI信号任意全换到24路任意输出通道,24路HDMI接口输入,24路HDMI接口输出。

应用领域:广播电视工程、多媒体会议厅、大屏幕显示工程、各种军用和民用指挥控制中心等领域。





产品特性



电信级专业数字矩阵芯片3.4Gbp带宽

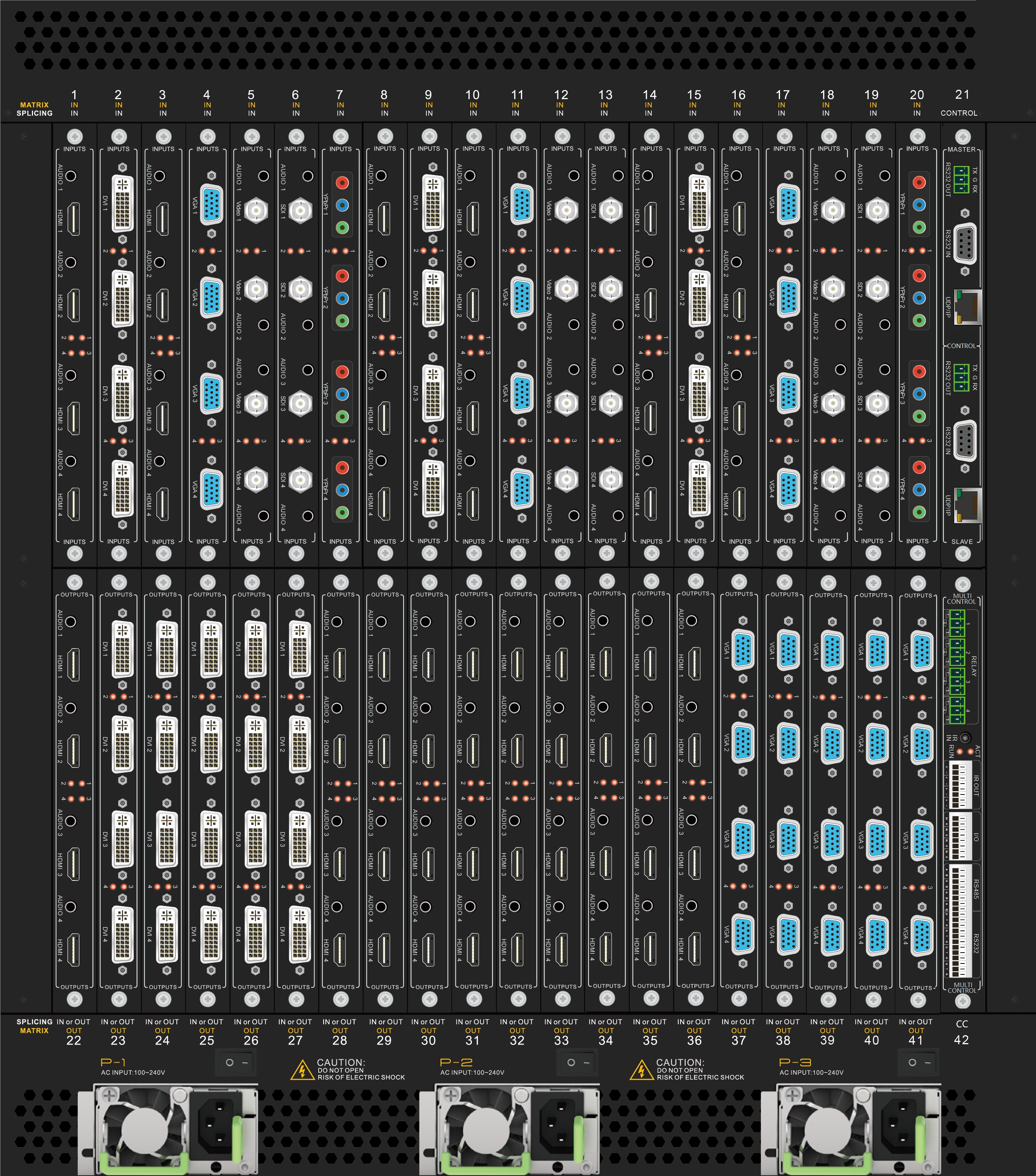

采用模块化设计方式,输入卡、输出卡、控制卡、电源等模块均为插卡式设计,灵活的插卡式设计为设备的升级和扩容

切换状态液晶显示(选配3.2寸/7寸彩色触摸屏),可以从显示屏上直接看到当前的切换状态

支持快速无缝切换,确保信号切换过程中无黑屏、蓝屏等过渡状态

输入端均衡距离

≧10m/22AWG(1920x1080@60Hz)

ESD防静电保护,内部大冗余电源,双滚珠风扇散热器设计,确保设备7×24小时连续工作

输出驱动距离

≧15m/22AWG(1920x1080@60Hz)

面板(触摸)、红外遥控、RS-232、RS-485(选配)、NET网络控制(选配)能与第三方控制设备实现远程控制和智能控制

采用高速数字交换技术,完美解决串扰、重影与拖尾现象。100%真实重现输入信号的效果

设备地址为1-255,可同时254台使用同一COM口级连控制

支持输入信号状态监测,实时监测和显示当前各输入通道是否有效的信号接入

全功能红外遥控器红外遥控更加灵活方便(选配)

具有断电现场保护功能,能保存设备关机前的切换工作状态

支持任意输出显示设备设置为输入默认的EDID(DDC)参数(随机附带EDIE读写编程工具),便于兼容非标显示设备正常显示

可机架安装的标准19英寸机箱

Matrix控制软件,可控制数字矩阵切换、自动循环、定时切换等;





产品参数



数字通道

输入、输出接口

19PIN(Type A)

输入通道

24路

输出通道

24路

带宽

数据速率 3.4Gbp/通道

输入电平

T.M.D.S. 2.9V(MIN)/3.3V(MAX)

信号强度

T.M.D.S. 800mVp_p

输入I/O阻抗

100Ω(Difference)

位时钟抖动

<0.15 UI

最大传输延时

4nS(±1nS)

最大分辨率

HDPC: 1920x1200@60Hz 32bit

HDTV:1920x1080@60Hz 36bit

音频格式

DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD

位上升时间

<0.3Tbit (20%--80%)

位下降时间

<0.3Tbit (20%--80%)

控制方式

面板按键控制、全彩触摸屏(选配)控制

RS232、RS485(选配)、RS422(选配)控制

红外遥控器(选配)控制

Matrix软件控制

产品规格

航空螺旋式电源接口:支持DC12V电源输入

功率:36W

外形尺寸: 16U

重量: 45 (kg)

平均故障间隔时间:50000小时
