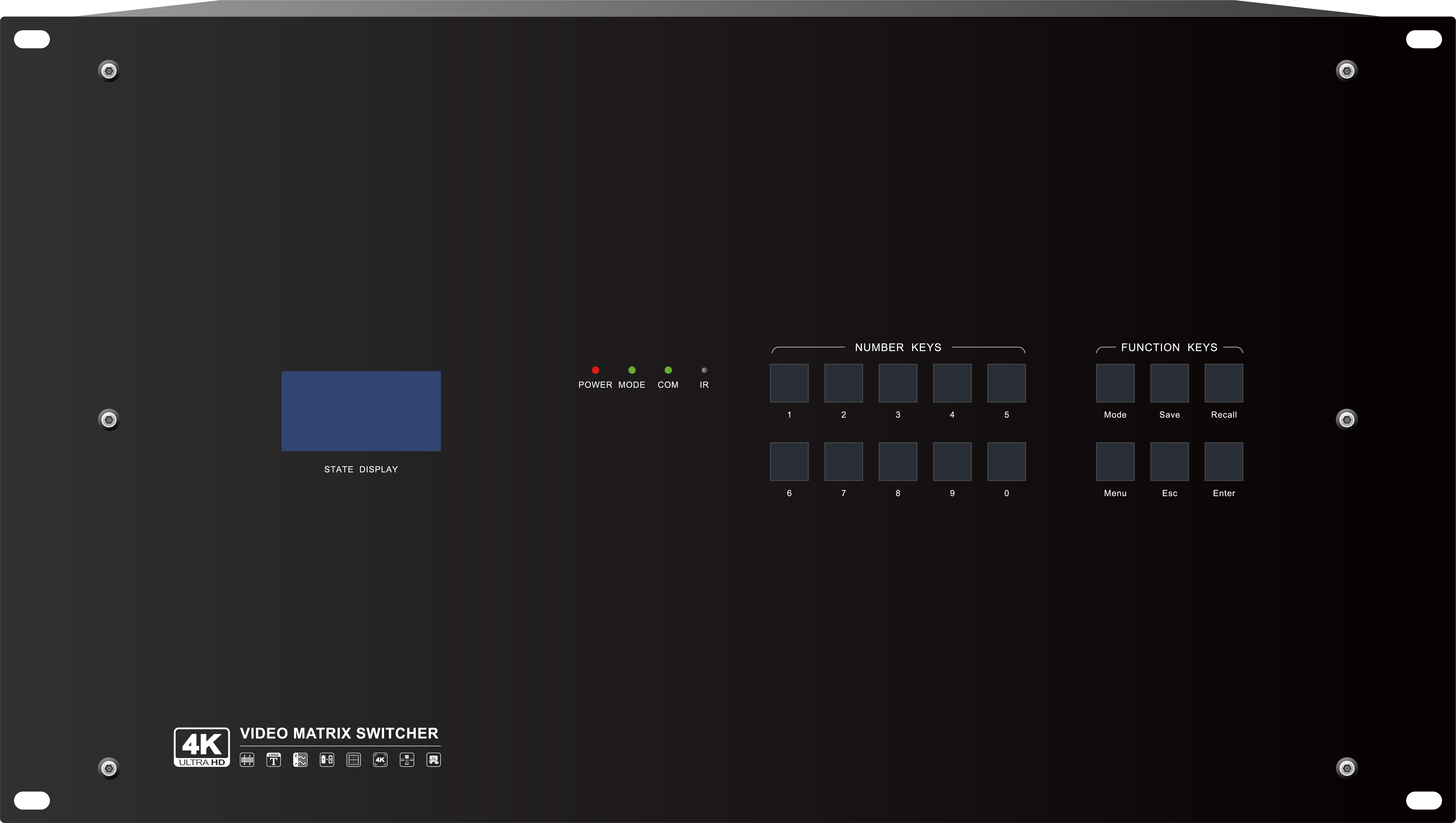

无缝混合矩阵切换器 AD-HD1680*80混合矩阵
AD-HD1680*80 HDMI数字矩阵切换器，是专门对各类高清数字图像及音频信号（以下简称HDMI信号）进行交叉切换和分配的高性能数字开关设备，多格式混插无缝切换矩阵是一款高性能的高清视频信号交换设备，采用后插板式结构，图像高保真输出。支持无缝快速切换功能，支持音频加解嵌，以及音视频信号同步切换，该设备具有断电现场保护功能保存设备关机前的工作状态，确保设备7×24小时长时间连续稳定工作。 本系列产品广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程，电视教学、指挥控制中心等领域
产品简介
|
AD-HD1680x80数字 矩阵切换器。可将80路HDMI信号任意全换到8路任意输出通道，8路HDMI接口输入，80路HDMI接口输出。 |
应用领域：广播电视工程、多媒体会议厅、大屏幕显示工程、各种军用和民用指挥控制中心等领域。 |
产品特性
|
电信级专业数字矩阵芯片3.4Gbp带宽 |

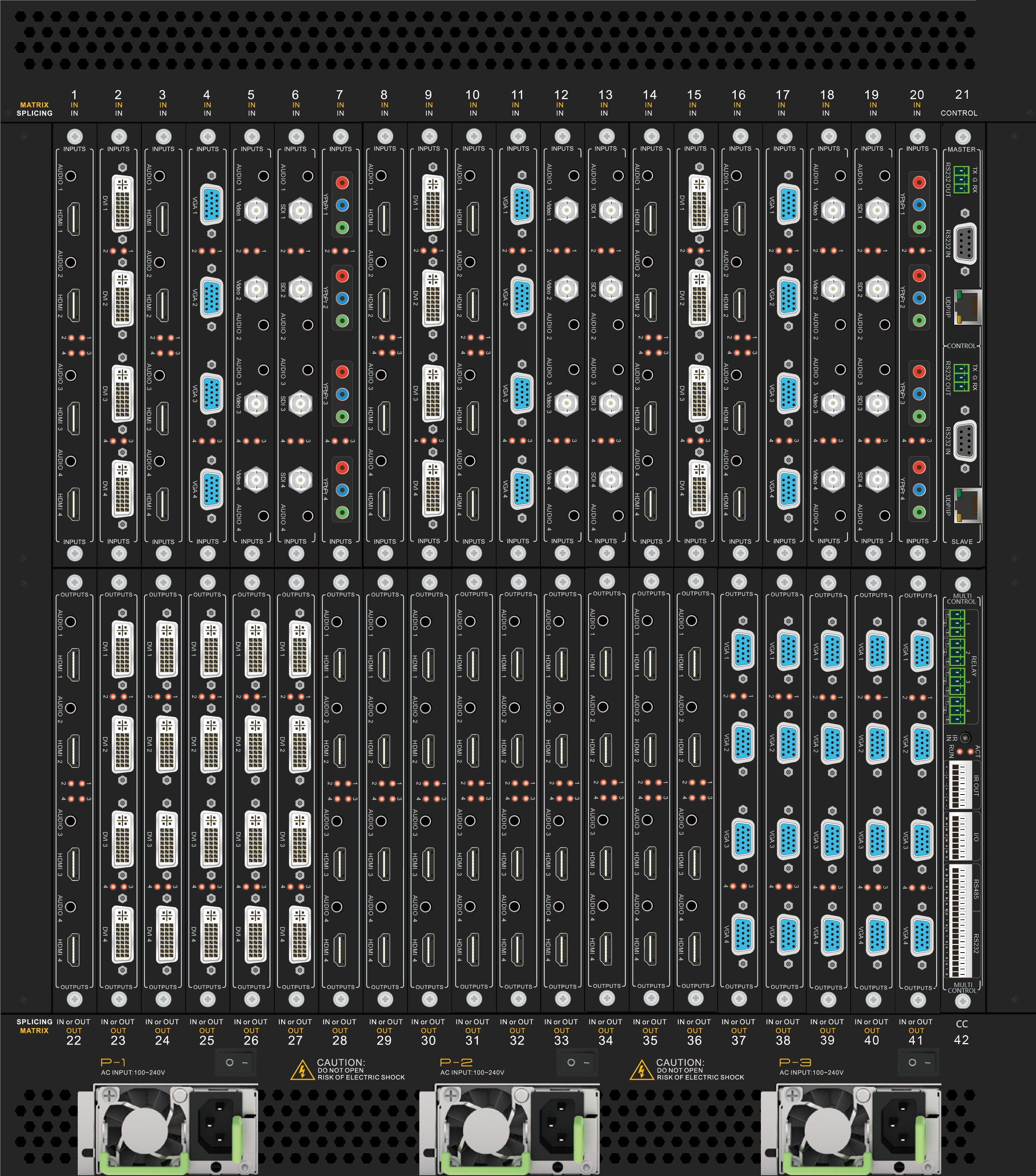

采用模块化设计方式，输入卡、输出卡、控制卡、电源等模块均为插卡式设计，灵活的插卡式设计为设备的升级和扩容 |
|

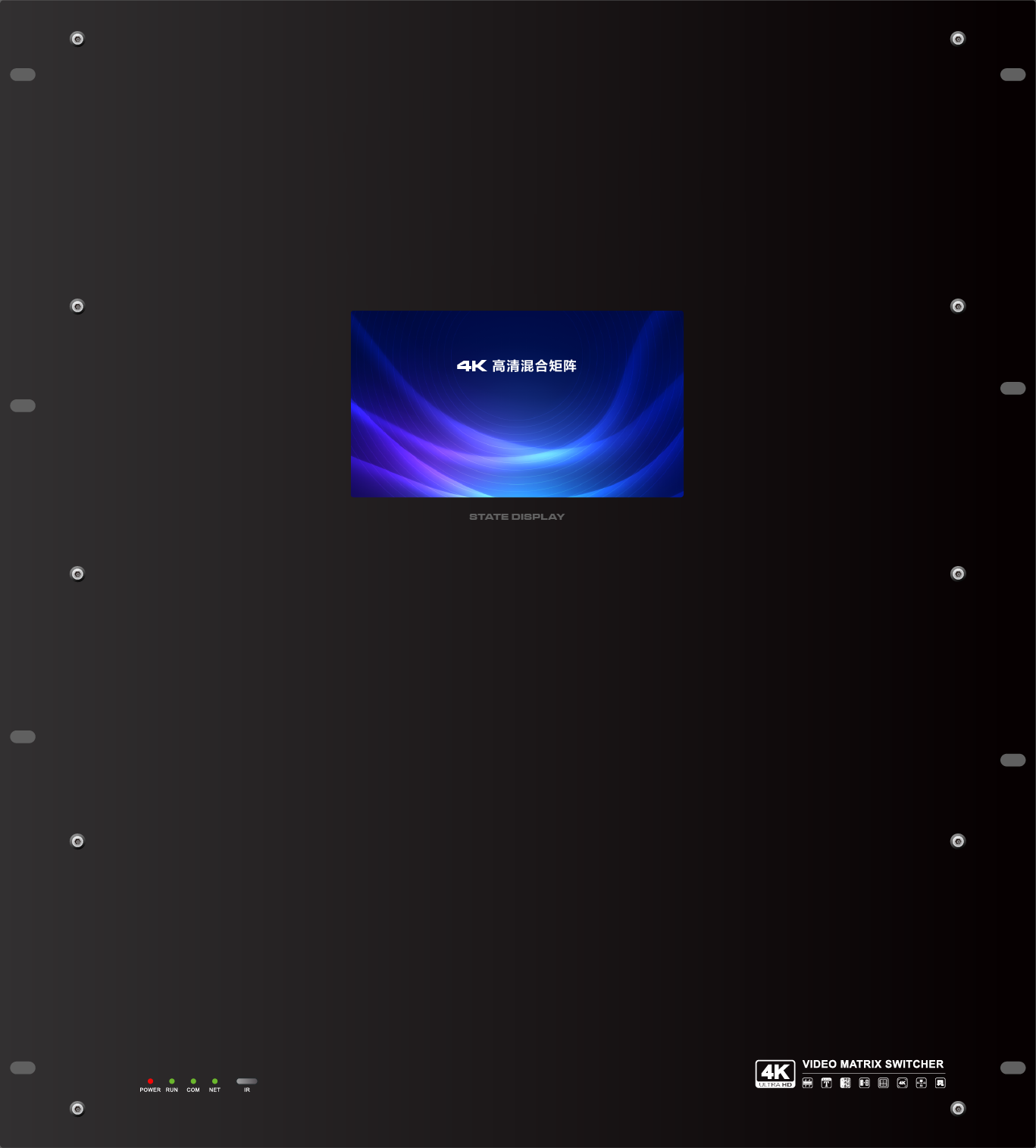

切换状态液晶显示(选配3.2寸/7寸彩色触摸屏)，可以从显示屏上直接看到当前的切换状态 |
支持快速无缝切换，确保信号切换过程中无黑屏、蓝屏等过渡状态 |
|
输入端均衡距离 ≧10m/22AWG(1920x1080@60Hz) |
ESD防静电保护，内部大冗余电源，双滚珠风扇散热器设计，确保设备7×24小时连续工作 |
|
输出驱动距离 ≧15m/22AWG(1920x1080@60Hz) |
面板(触摸)、红外遥控、RS-232、RS-485（选配）、NET网络控制（选配）能与第三方控制设备实现远程控制和智能控制 |
|
采用高速数字交换技术，完美解决串扰、重影与拖尾现象。100%真实重现输入信号的效果 |
设备地址为1-255，可同时254台使用同一COM口级连控制 |
|
支持输入信号状态监测，实时监测和显示当前各输入通道是否有效的信号接入 |
全功能红外遥控器红外遥控更加灵活方便（选配） |
|
具有断电现场保护功能，能保存设备关机前的切换工作状态 |
支持任意输出显示设备设置为输入默认的EDID(DDC)参数(随机附带EDIE读写编程工具)，便于兼容非标显示设备正常显示 |
|
可机架安装的标准19英寸机箱 |
Matrix控制软件，可控制数字矩阵切换、自动循环、定时切换等； |
产品参数
|
数字通道 |
输入、输出接口 |
19PIN(Type A) |
|
输入通道 |
80路 |
|
|
输出通道 |
80路 |
|
|
带宽 |
数据速率 3.4Gbp/通道 |
|
|
输入电平 |
T.M.D.S. 2.9V(MIN)/3.3V(MAX) |
|
|
信号强度 |
T.M.D.S. 800mVp_p |
|
|
输入I/O阻抗 |
100Ω(Difference) |
|
|
位时钟抖动 |
<0.15 UI |
|
|
最大传输延时 |
4nS(±1nS) |
|
|
最大分辨率 |
HDPC: 1920x1200@60Hz 32bit HDTV：1920x1080@60Hz 36bit |
|
|
音频格式 |
DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD |
|
|
位上升时间 |
<0.3Tbit (20%--80%) |
|
|
位下降时间 |
<0.3Tbit (20%--80%) |
|
|
控制方式 |
面板按键控制、全彩触摸屏(选配)控制 |
|
|
RS232、RS485（选配）、RS422（选配）控制 |
||
|
红外遥控器（选配）控制 |
||
|
Matrix软件控制 |
||
|
产品规格 |
航空螺旋式电源接口：支持DC12V电源输入 |
|
|
功率：36W |
||
|
外形尺寸： 16U |
||
|
重量： 45 (kg) |
||
|
平均故障间隔时间：50000小时 |
||
