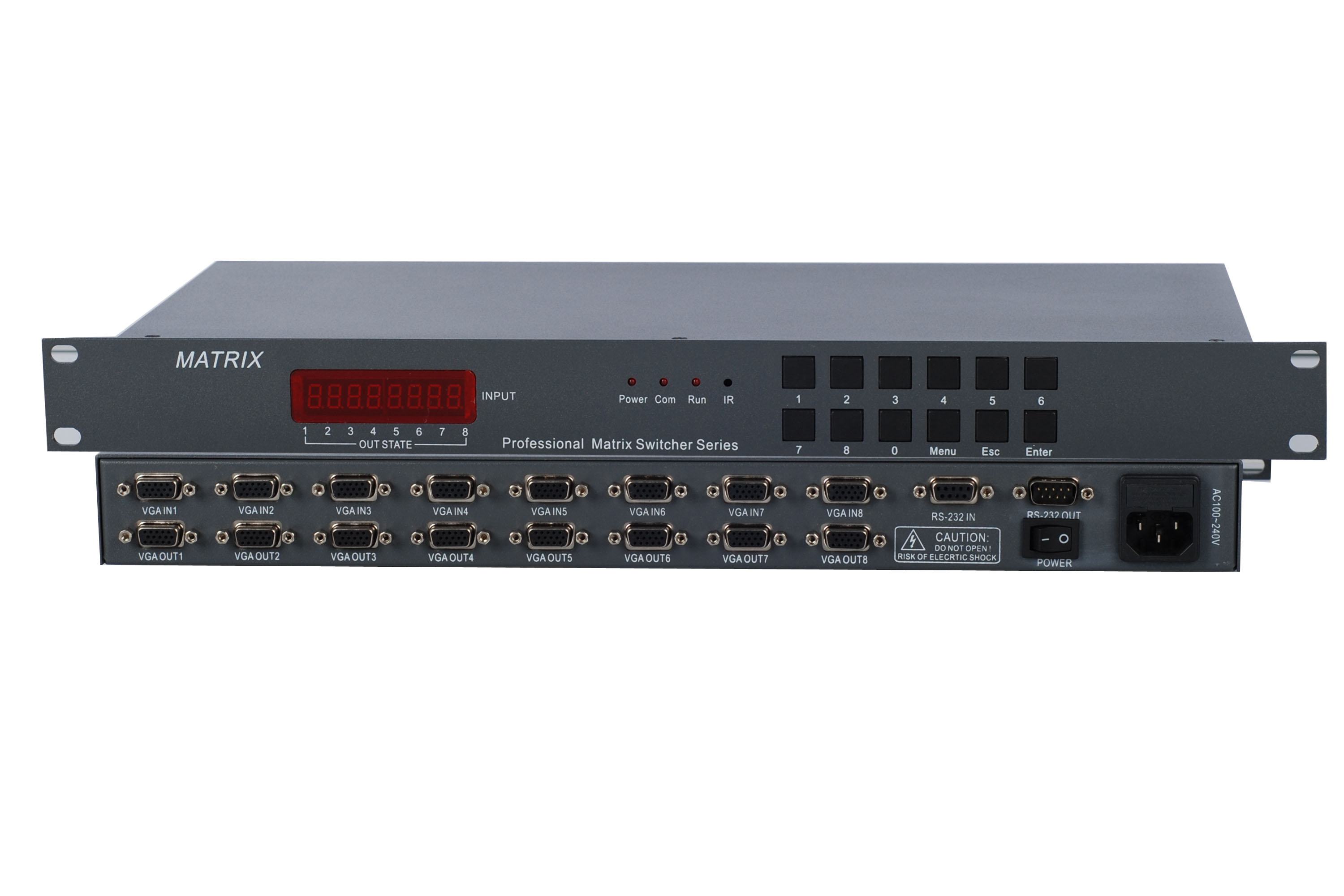

VGA矩阵 AD-VGA8*8 vga矩阵切换器
AD-VGA8*8矩阵切换器。是用于VGA（RGBHV）信号的分配和切换的设备，可将8路输入信号切换到8路输出通道中的任一通道上。控制方式：面板/RS-232
产品简介
|
AD-VGA8*8 阵切换器。是用于VGA（RGBHV）信号的分配和切换的设备，可将8路输入信号切换到8路输出通道中的任一通道上。控制方式：面板/RS-232 |
应用领域：广播电视工程、多媒体会议厅、大屏幕显示工程、各种军用和民用指挥控制中心等领域。 |
产品特性
|
*有断电现场保护功能，能保存设备关机前的状态； |
*Power off protection to save the last work condition |
|
*带有调节黑场时间功能，可避免信号切换时产生抖动； |
*RS232 serial port for remote control via PC |
|
*具备与计算机联机使用的RS232通讯接口，方便联机控制； |
*RS232 serial port for remote control via PC |
|
*有输出环出功能，当不使用环出通道时，请按一个75Ω负载； |
*Ability of supervising VGA signal and displaying it on the front panel |
|
*提供两种不同类型的通讯协议，用户可以选择更符合自己习惯的其中一种。 |
*Ability of instant display of switching condition on the front panel |
产品参数
|
输入路数： |
8 |
Inputs： |
8 |
|
输出路数： |
8 |
Outputs： |
8 |
|
接口形式： |
15HDF |
Connector： |
15HDF |
|
RGB电平： |
0.7P-P |
RGB level： |
0.7P-P |
|
HV电平： |
TTL |
HV level： |
TTL |
|
RGB阻抗： |
75Ω |
RGB impedance： |
75Ω |
|
HV阻抗： |
510Ω |
HV impedance： |
510Ω |
|
微分增益： |
0.2% |
Differential gain： |
0.2% |
|
微分相位： |
0.2° |
Differential phase： |
0.2° |
|
视频带宽： |
＞350MHZ |
Video bandwidth： |
＞350MHZ |
|
视频串扰： |
65dB(5MHz)、30dB(100MHz) |
Video crosstalk： |
65dB(5MHz)、30dB(100MHz) |
|
RS232控制： |
DB9M接口（RS232电气规范） |
RS232 control： |
DB9M port（RS232 protocol） |
|
供电电源： |
180～240V 50Hz |
Power supply： |
180～245V 50Hz |
|
产品功率： |
约25W |
Power： |
25W |
|
外形尺寸： |
Dimension： |
||
|
重量 |
Weight： |
